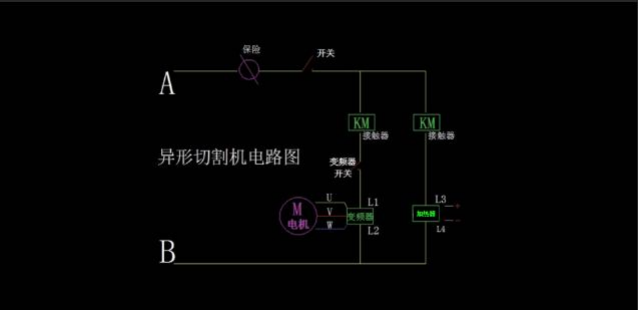

珍珠棉开槽机电路图

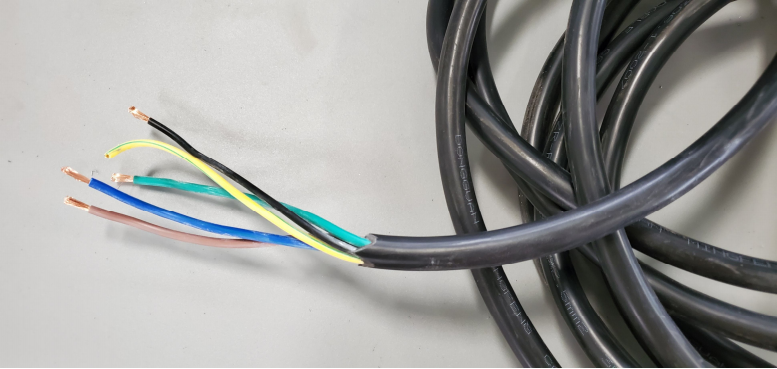

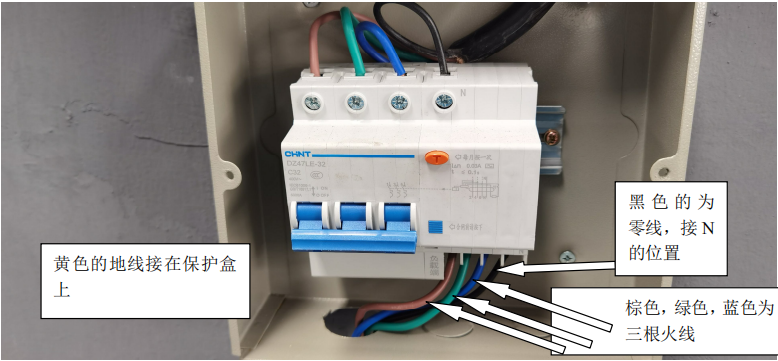

电源线的接法

进料定位杆，二边可以根据材料的宽度进行调节

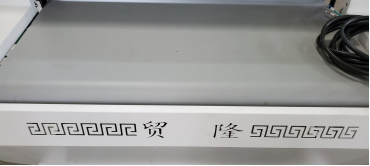

 机器输送带

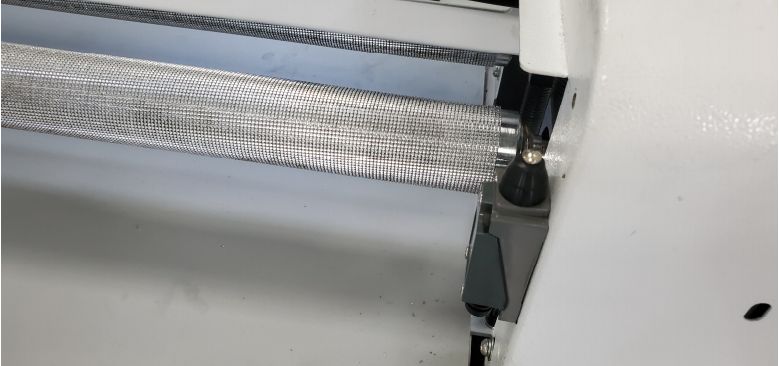

输送带内二端使用加大滚筒

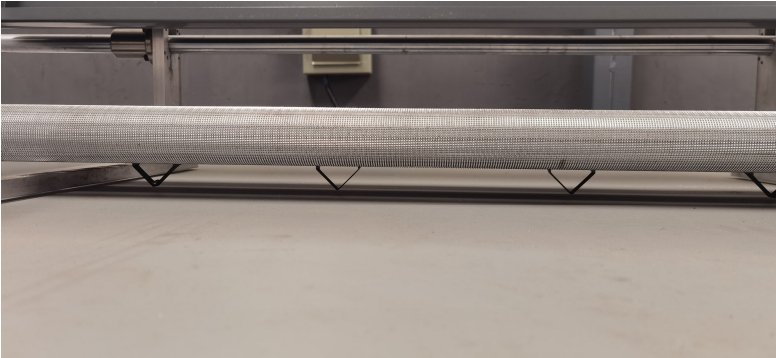

输送带中间有支撑架

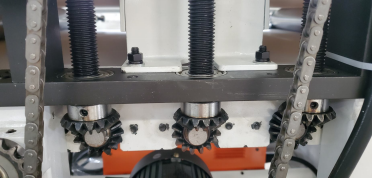

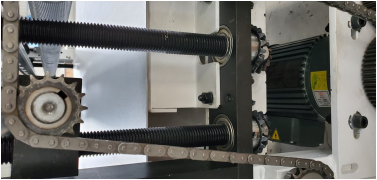

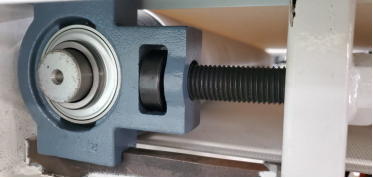

丝杆链条处定期打油保养

 护罩处有安全开关，机器工作时必须要求把机器护罩全部盖好，否则属于违规操作

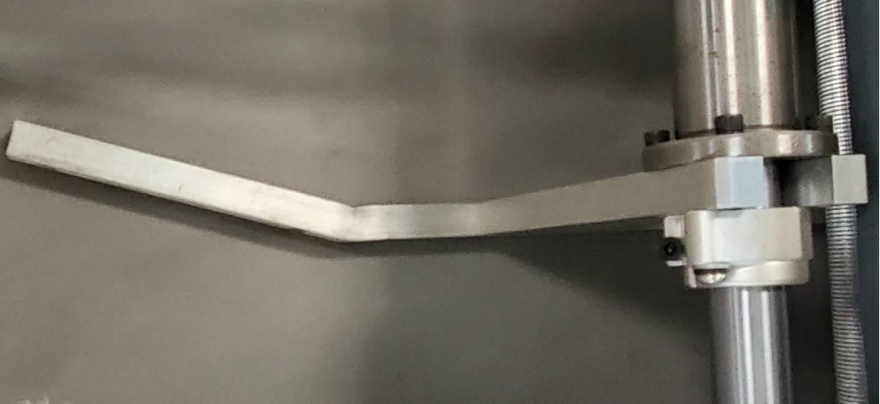

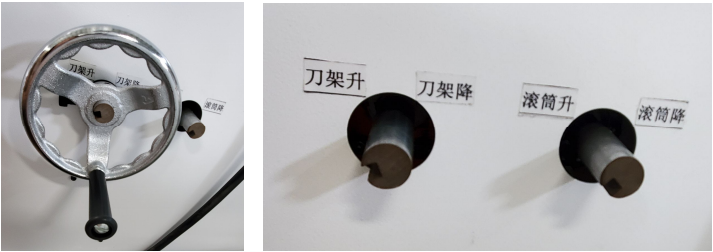

机器一侧的手轮调整，一个调整负责二条压料滚筒升降，一个负责刀模架升降，属于手动 调整。调整手柄用 8*20 的螺丝固定。

装刀模刀架，二条压料滚筒                                                                   调上升下降手柄

手柄通用                                                                      调上升下降

上升下降后按实际材料厚度和需求 机器为手动调整，需要操作师傅耐心和认真！

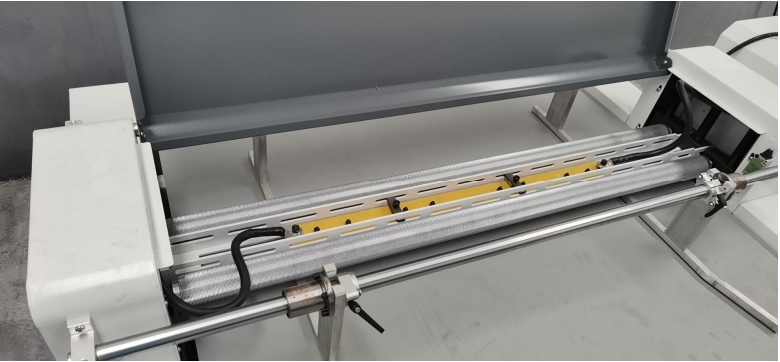

刀模安装展示

做好的成品刀模只要直接接二端线就可以使用

刀模安装在刀模架上，二端子连接刀模二端。

注意事项：

安装刀模时，刀模的金属部分不能和机器有接触，不能相连接，否则形成机器 短路，无法工作。

如果电缆线较长不合适刀模安装，可以剪开电缆线的扎带再调整到合适长度再固定扎带 刀模实物图 开槽机可以选配自动除废料装置！

机器需要定期保养，轴承和链条需要定期打油，详情请联系售后客服。
